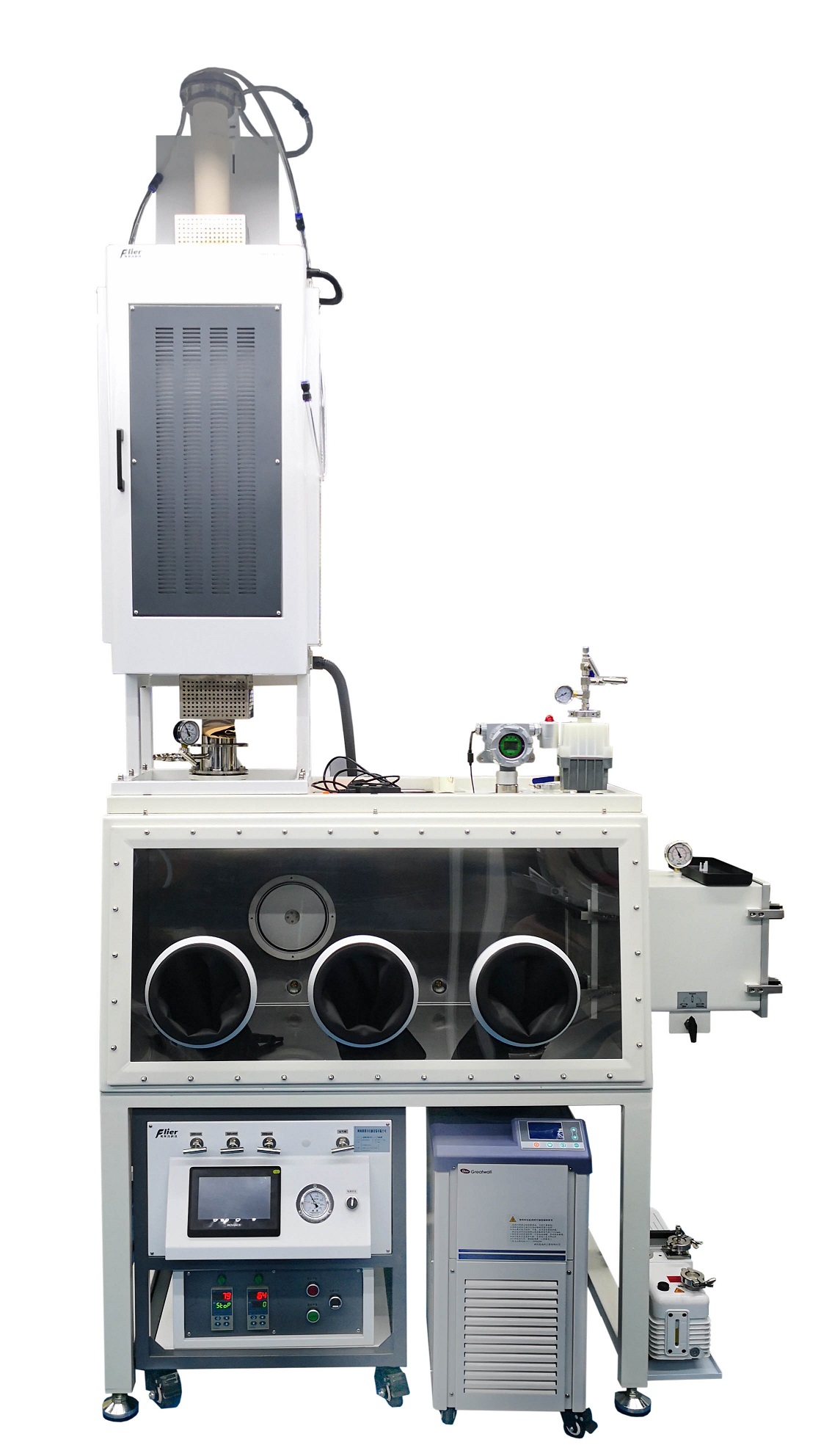

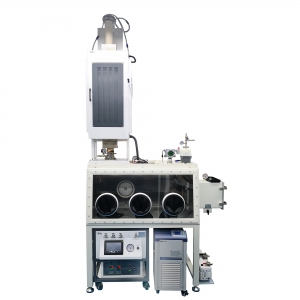

该设备炉体部分采用立式放置结构，共有六部分组成：双温区立式管式炉、手套箱、3路质量流量计、水冷机、真空泵、保护装置。其中流量计、水冷机和温度控制部分全部放在手套箱底部，极大节省了占地空间。炉体设计为可侧开结构，方便更换刚玉管。
炉体与手套箱直接法兰对接，管子顶部设计有多针头结构可以通过蠕动泵等装置将液态碳源直接注入管内，氢气或其它反应气氛亦从顶部通入，经过两温区的高温反应区落入底部手套箱内，手套箱内可放置收集和转移纤维装置。保护部分可以选购氧含量检测仪、尾气自动点火装置、单向止回阀等。
技术参数：
序号 | 名称 | 参数 |
1 | 加热炉部分 | 加热温度：1450℃
|
2 | 手套箱部分 | 容积尺寸：1100*600*450/宽深高 |
3 | 三路质量流量计 | 气体种类：氩气/氢气/甲烷 |
