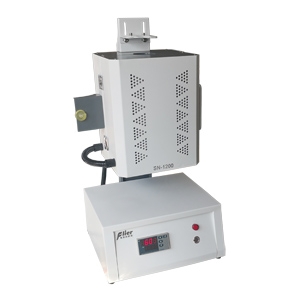

多用途燃料电池测试炉

一个炉子可以有两种以上用途，炉膛不但可以打开，还可以上下和水平角度调节，作为普通管式炉来用。

该型号加热炉主要用于燃料电池特性测试中，最高使用温度可以达到 1000℃。经过特殊定制的法兰结构，可以实现电池正负极同时处于相同气氛下和不同气氛下测试，而且可以在密封环境下方便地引出多路电极。

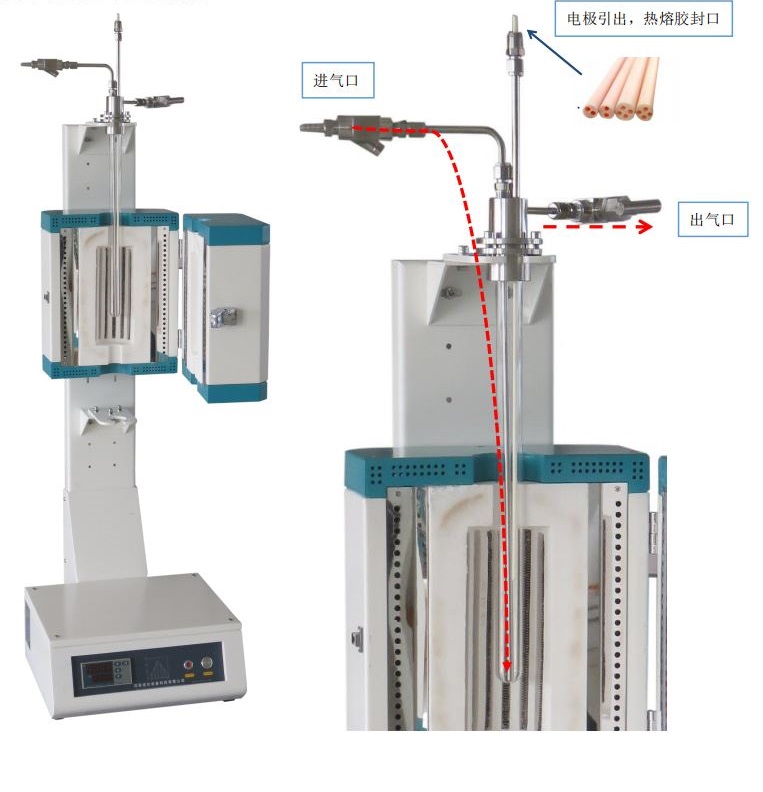

正负极处于单一气氛下测试时：

该设备通过单口的石英管作为腔室，法兰上的进气口通过不锈钢管直接插入底部通气，顶部出气，实现气流循环，不锈钢管通过双卡套接头与法兰密封固定。电池样品垂直放于石英管内底部（加热炉膛的中心位置），两个电极通过双孔刚玉管引出，实现绝缘。双孔刚玉管内径 1mm，外径 3mm，与法兰上的不锈钢管固定，电极、双孔管和不锈钢管之间的缝隙在出口处通过点入热熔胶进行真空密封，如此可实现多次重复使用。

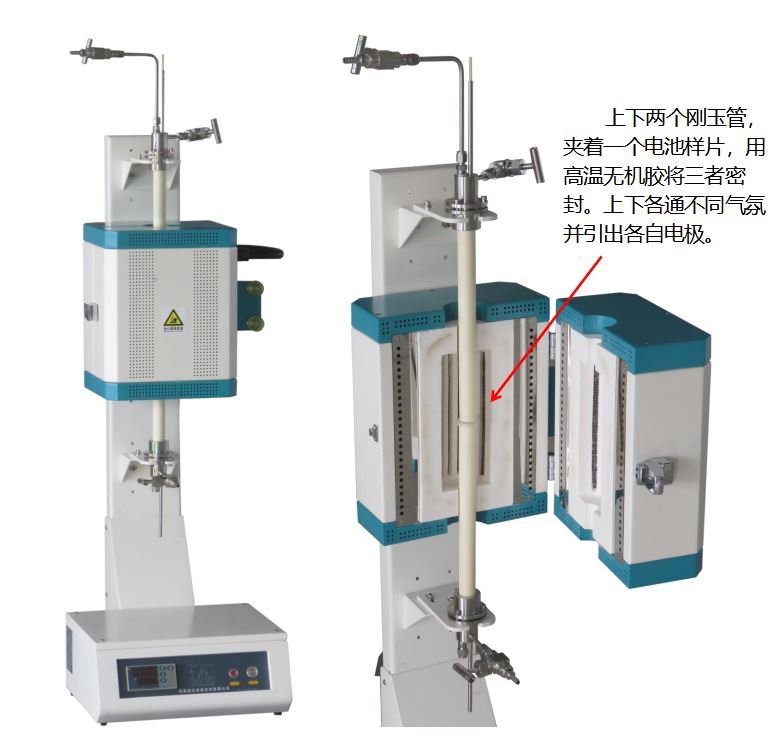

正负极处于不同气氛下测试时：

该系统分为上下两个部分组成，由两根刚玉管在加热炉中间位置上下对接，夹着被测样片，通过高温无机胶将对接处密封。上边和下边法兰结构相同，皆包含进气、出气和电极引出部分。整个反应部分被电池分为上下两个反应腔室，正负极可以分别通入不同气体和引出电极。
